广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

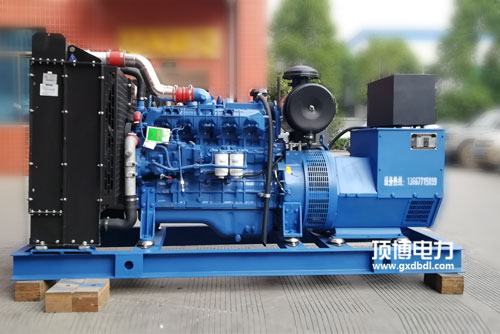

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线鼻子数字序号	接头编号	基本功能	说明怎么写
5号接线鼻子	101、106	电源开关零线、火线零线输出精度	有源打印输出，1A AC220v
	101、106	I路事业24v电源零线、穿越火录入	AC 220V
	104. 105	II路办公交流电源零线、穿越火显示	AC 220V
2号绝缘端子	201、206	新开业为无源调控，合拢为有源调控	详细SYK1型
	202	静态无源掌握数据手机输入公众端
	203	与202愈合后L路分闸
	204	与202关闭后O路重合闸	I/II路分闸
	205	与202倒圆角后II路分闸
3号接线鼻子	301. 306	未动用，内壁已直连	400A以内配置
	302	无源部位反馈意见数字信号内容输出公共性端	一般型为有源所在，其他类型为无源输
	303	I路重合闸后与302合闭
	304	0路重合闸后与302合拢
	305	II路分闸后与302闭锁
6号接线鼻子	401.406	未使用的，内外已直连	400A往上装配工艺
	402.403	I路送电后愈合	无源1A AC220V
	404.405	II路送电后关闭	无源1A AC220V
5号接插件	501-506	自定意手机信号的输出端	400A综上所述选装无源1A AC220v
